製品情報
製品名Z型
すっきりとしたシャフトタイプ。
1階軒下に最適な超ロングサイズなどバリエーション豊富。

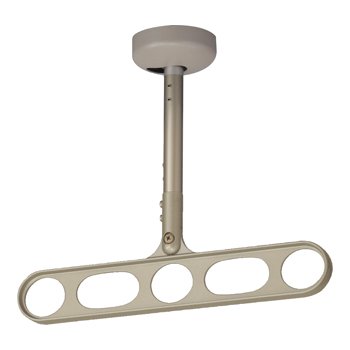

Z-104-LB

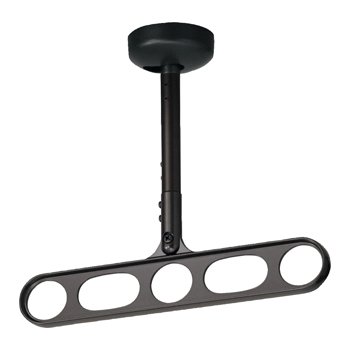

Z-104-DB

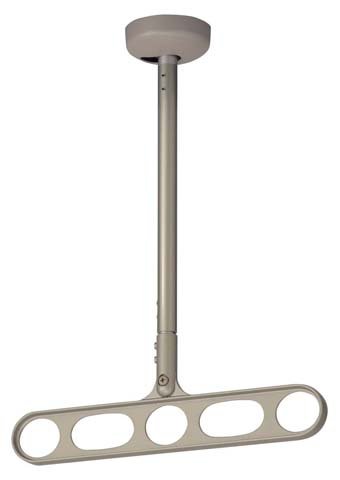

Z-107-LB

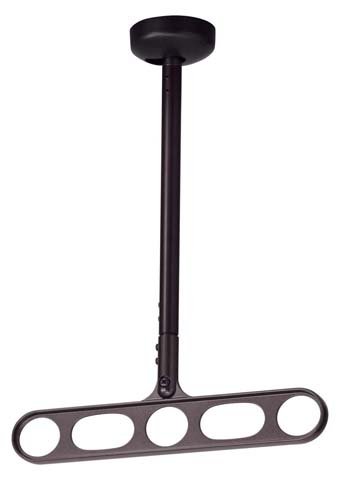

Z-107-DB

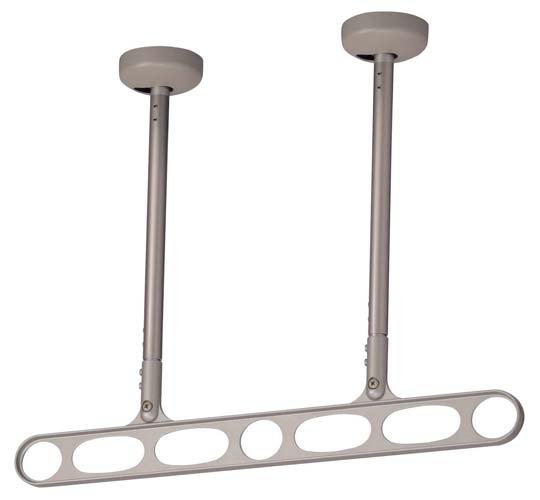

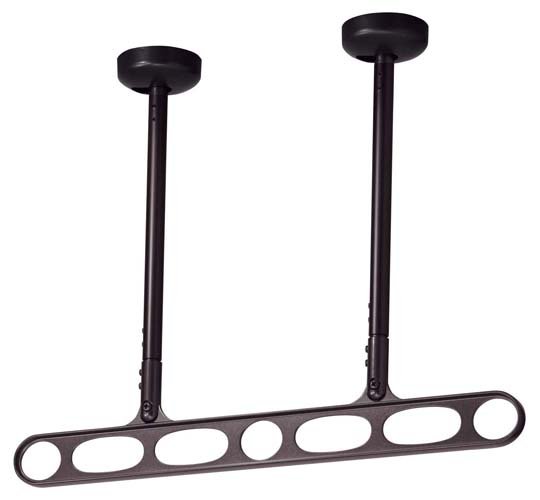

Z-207-LB
Z-207-DB

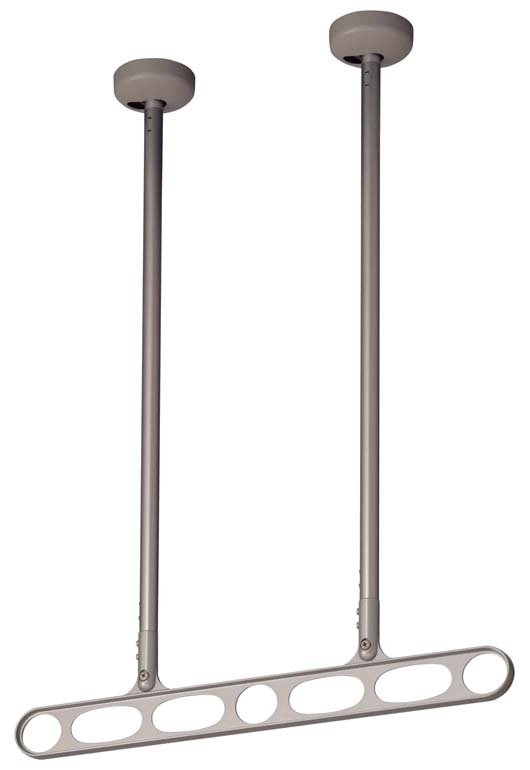

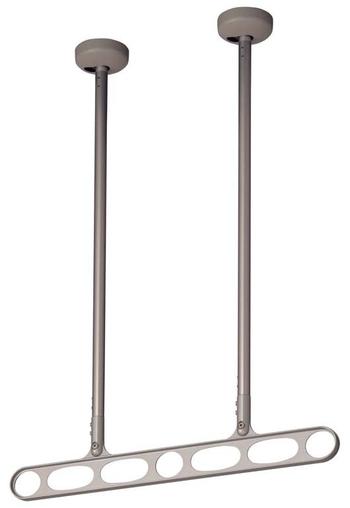

Z-215-LB

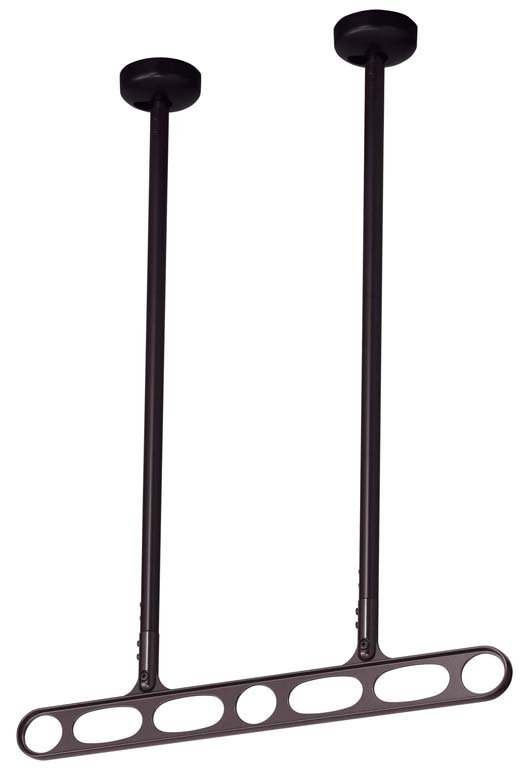

Z-215-DB

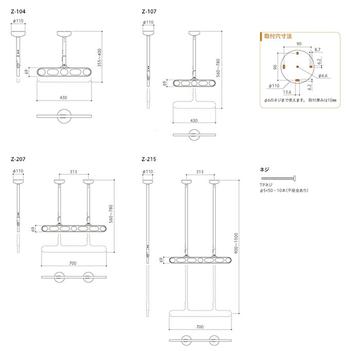

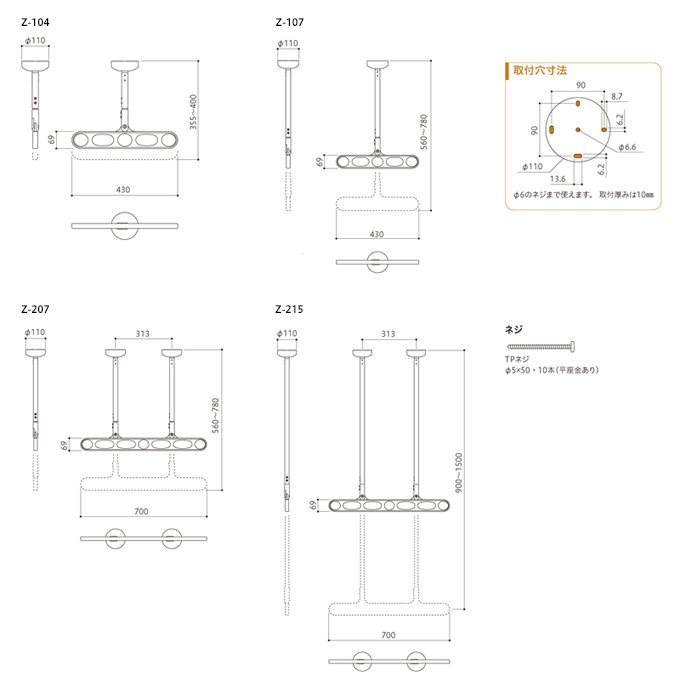

図面（Z-104/Z-107/Z-207/Z-215）
仕様
アーム長さ
Z-104 430mm
Z-107 430mm
Z-207 700mm
Z-215 700mm
全長
Z-104 355～400mm
Z-107 560～780mm
Z-207 560～780mm
Z-215 900～1500mm
無段階の高さ調整
Z-104 0～45mm
Z-107 0～220mm
Z-207 0～220mm
Z-215 0～600mm
※長さ特注品はサイズごとになります
■傾斜天井対応 ： 前方30°（5寸5分勾配まで）＋後方5°
左右角度調整 ： 各3°
材質（表面仕上）
| ベース | アルミダイカスト（塗装仕上） |
|---|---|
| カバー | AES樹脂 |
| シャフト | アルミ押出形材（アルマイト＋塗装） |
| アーム | アルミダイカスト（塗装仕上） |
| 金具・ネジ類 | ステンレス |
木部取付用パーツ付属
仕上
LBライトブロンズ
DBダークブロンズ
価格
業者間取引用のため表示価格に消費税は含まれておりません。
価格表
Z-104/Z-107
価格＝1セット（2本組） ／ ケース入数＝3セット ／ 木部取付パーツ付
Z-207/Z-215
価格＝1セット（2本組） ／ ケース入数＝2セット ／ 木部取付パーツ付
●長さを縮める特注に対応します。 ※価格は20％アップ（納期 ： 約2週間）
●最小サイズは315㎜まで可能です。
●高さ調整範囲はサイズにより異なります
取付パーツ
付属の取付パーツ以外は、別途お求めください。
付属

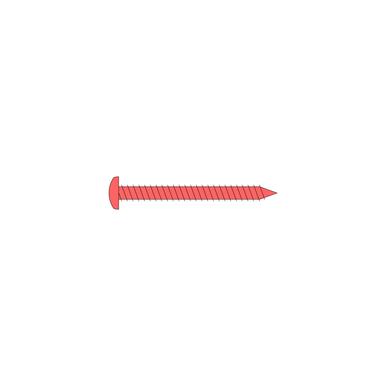

取付ネジ(付属品)
木下地への取付け
品番
TPネジ Φ5×50(平座金あり) Z-104/107:5本 / Z-207/215:10本
