製品情報Products

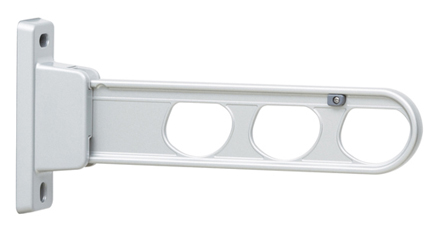

HD型 PAT.

商品詳細
取付パーツ

機能や操作性はそのままに、ローコスト化。
集合住宅に最適。

仕様

長さ HD-55 550mm
HD-45 450mm
HD-35 350mm

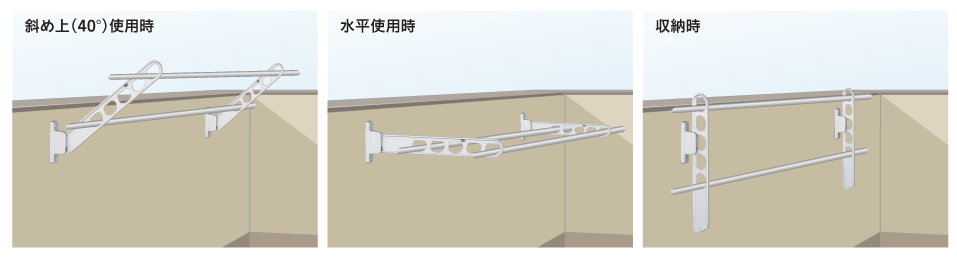

  • 3段活用(斜め上使用-水平使用-収納)
  • 消音樹脂付収納ストッパー
    消音樹脂付収納ストッパー
    消音樹脂付収納ストッパー
    消音樹脂付収納ストッパー

材質(表面仕上)

本体 アルミダイカスト(塗装仕上)
樹脂パーツ ポリアセタール

取付パーツは別途/取付場所に応じた豊富な金具を用意

価格

価格=1本 / ケース入数=10本 / 取付パーツ別途
商品コード 商品名 単位 価格(税抜) JANコード
049563 HD-55-ST ¥3,750 4971771040761
049565 HD-55-DB ¥3,750 4971771040785

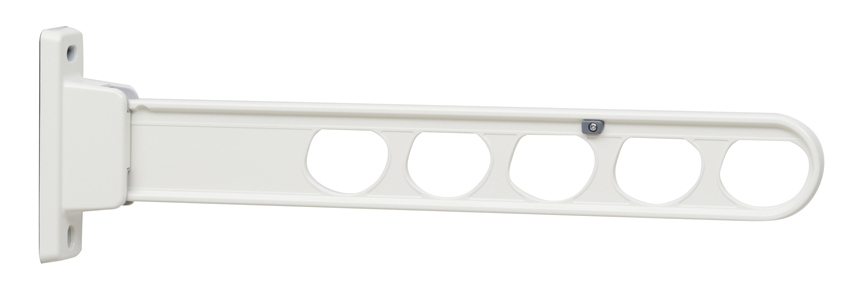

049566 HD-55-W ¥3,750 4971771040792
049564 HD-55-S ¥3,750 4971771040778
103581 HD-55-BL ¥3,750 4971771042154
049560 HD-45-ST ¥3,550 4971771041591
034602 HD-45-DB ¥3,550 4971771041577
049562 HD-45-W ¥3,550 4971771041287

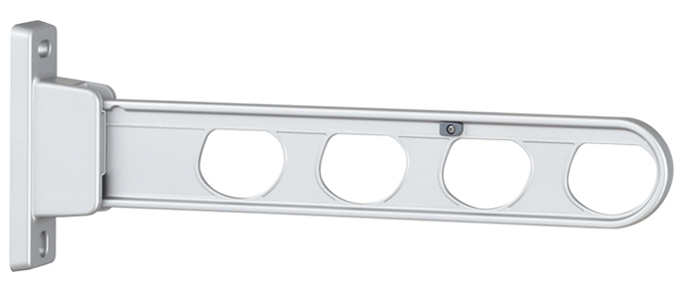

049561 HD-45-S ¥3,550 4971771041607
060676 HD-45-BL ¥3,550 4971771042109

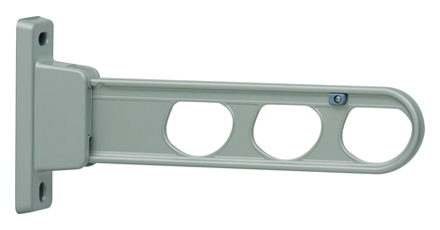

049556 HD-35-ST ¥3,250 4971771042055
049558 HD-35-DB ¥3,250 4971771042079

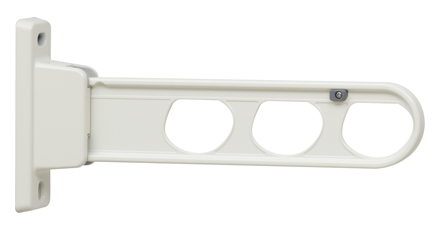

049559 HD-35-W ¥3,250 4971771042086
049557 HD-35-S ¥3,250 4971771042062
103582 HD-35-BL ¥3,250 4971771042093

仕上げ

  • ステンカラー ST ( ステンカラー )
  • ダークブロンズ DB ( ダークブロンズ )
  • ホワイト W ( ホワイト )
  • ブラック BL ( ブラック )
  • シルバー S ( シルバー )

この他にシルバー色がございます

サポート・資料

パーツの仕上色=記号の末尾
LB:ライトブロンズ
DB:ダークブロンズ
W:ホワイト
ST:ステンカラー
S:シルバー
無:ステンレス生地

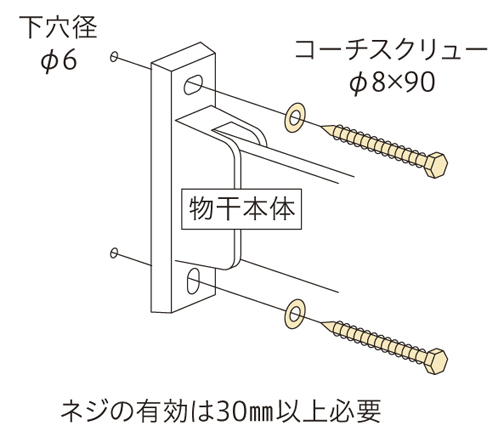

  • 木下地への取付け
    ジカ付パーツ(木造)
    品番 HP-6
    HP-6-LB
    HP-6-DB
    HP-6-W

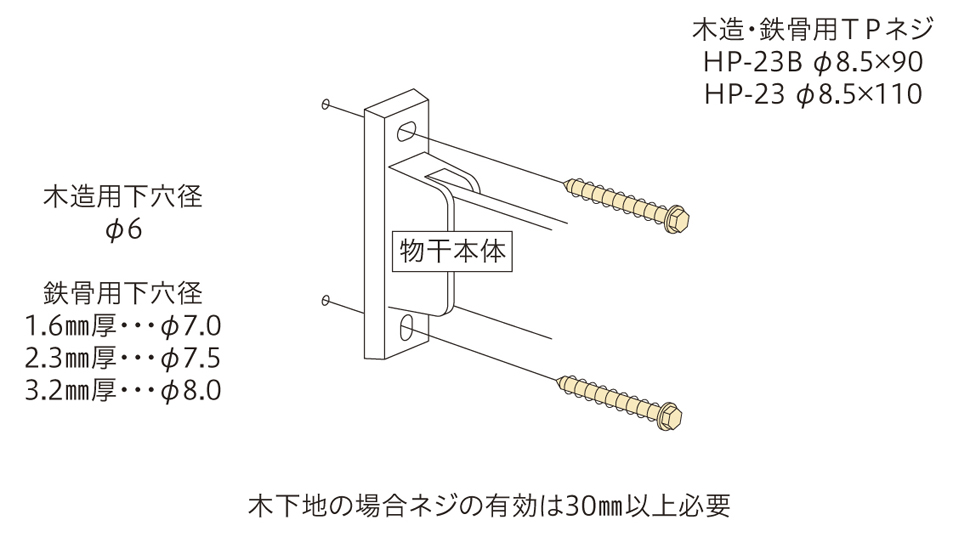

  • 木下地・鉄骨への取付け
    ジカ付パーツ(木造・鉄骨)
    品番 HP-23B
    HP-23B-ST
    HP-23B-DB
    HP-23B-PW
    HP-23
    HP-23-LB
    HP-23-DB
    HP-23-W

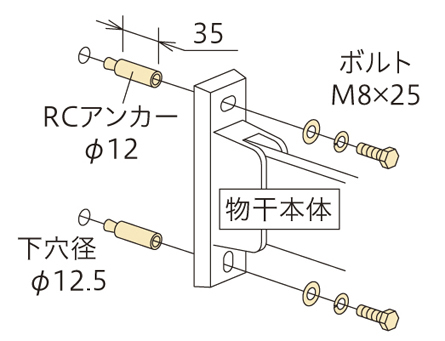

  • コンクリートへの取付け
    ジカ付パーツ(コンクリート)
    品番 HP-5
  • コンクリートへの取付け
    ジカ付パーツ(コンクリート)
    品番 HP-5C

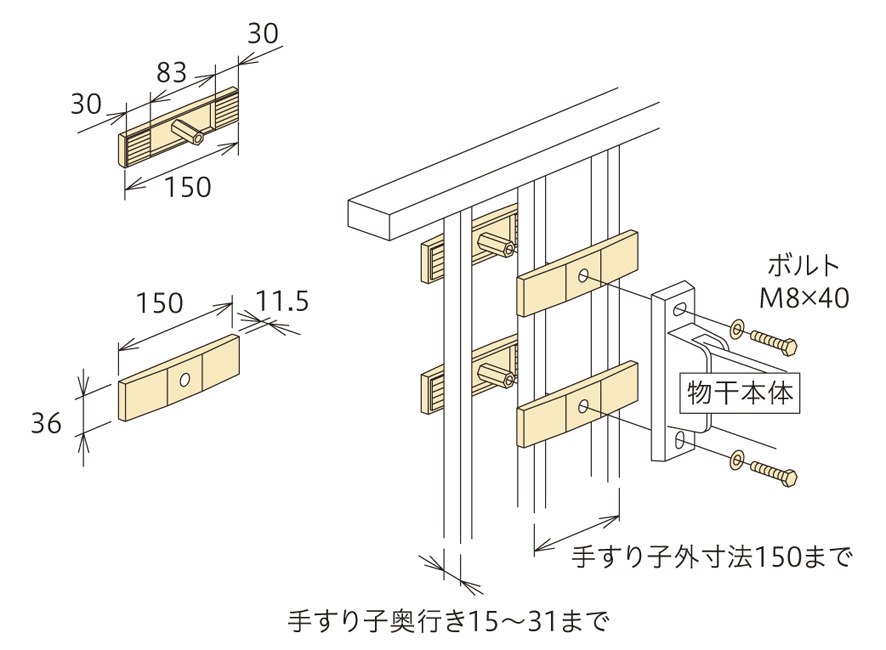

  • 手すり格子への取付け
    手すり子付パーツ
    品番 HP-4-LB
    HP-4-DB
    HP-4-W
    HP-4-ST
    HP-4-S

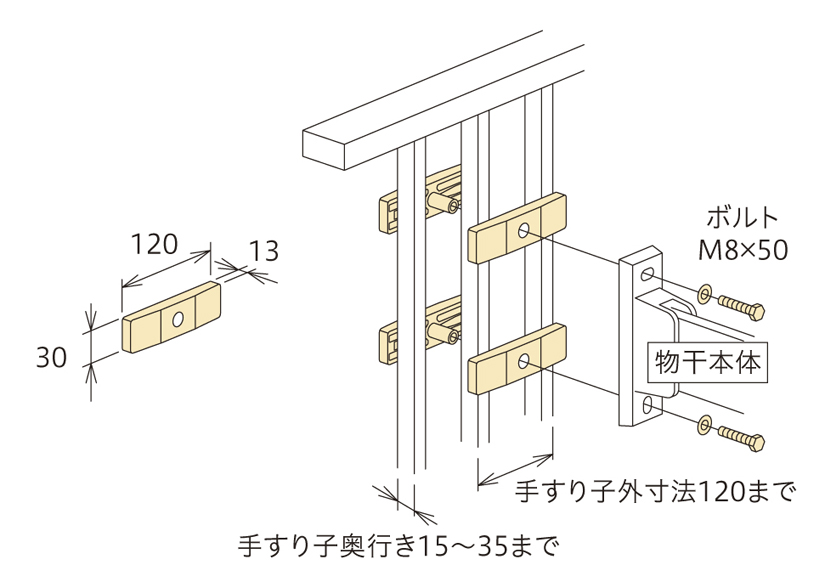

  • 手すり格子への取付け
    手すり子付パーツ
    品番 HP-4S-LB
    HP-4S-DB
    HP-4S-W
    HP-4S-ST
    HP-4S-S
  • アルミベランダへの取付け
    アルミ補助支柱
    品番 HP-19-LB
    HP-19-DB
    HP-19-W
    HP-19-ST
    HP-19-S
  • アルミベランダへの取付け
    笠木付パーツ
    品番 HP-7B
    HP-7B-DB

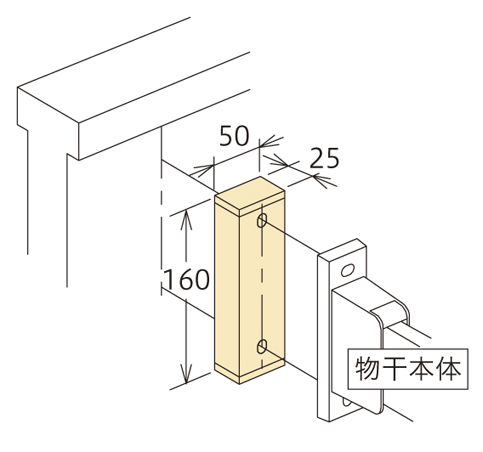

  • 壁からの出寸法の調整
    アルミ台座
    品番 HP-17C-LB
    HP-17C-ST
    HP-17C-DB
    HP-17C-W
    HP-17C-S

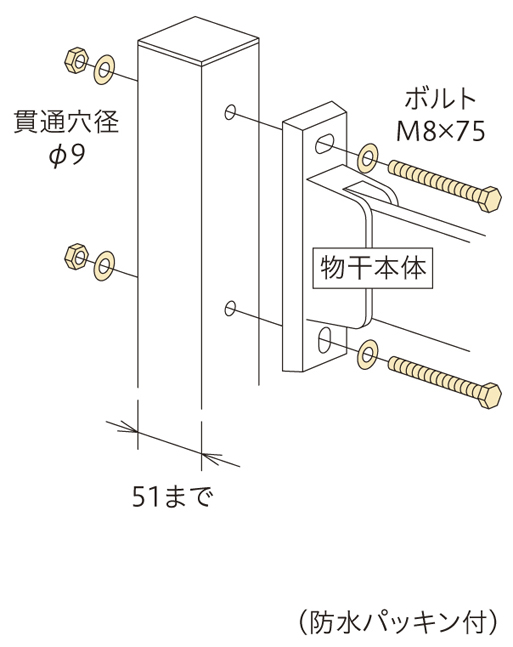

  • アルミ支柱への取付け①
    支柱取付パーツ
    品番 HP-1
  • アルミ支柱への取付け①
    支柱取付パーツ
    品番 HP-1B
  • アルミ支柱への取付け①
    円柱取付パーツ
    品番 HP-10
  • アルミ支柱への取付け①
    支柱ゲタ付パーツ
    品番 HP-3B

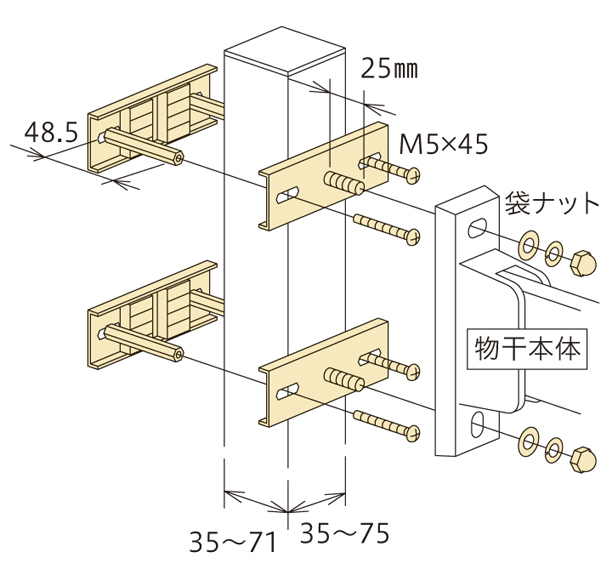

  • アルミ支柱への取付け②
    支柱ハサミ付パーツ
    品番 HP-2
    HP-2-DB

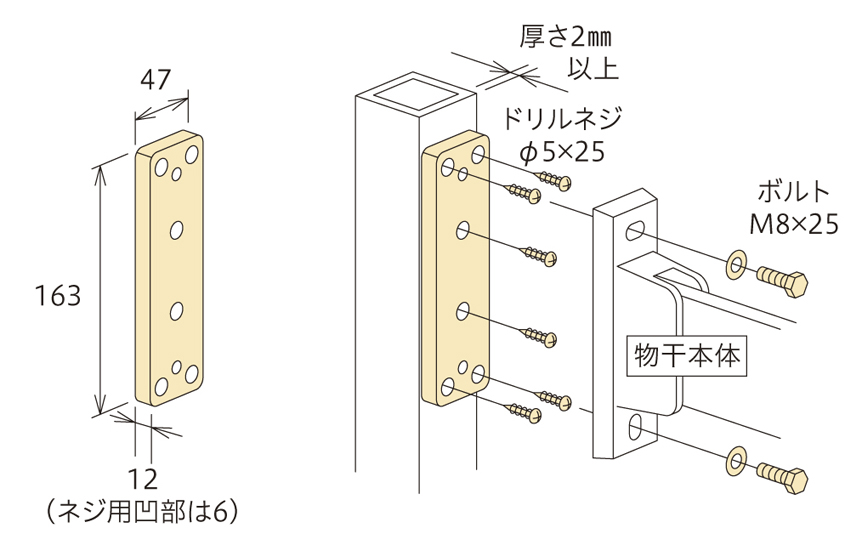

  • アルミ支柱への取付け②
    面付パーツ
    品番 HP-8B-LB
    HP-8B-DB
    HP-8B-W
    HP-8B-ST
    HP-8B-S

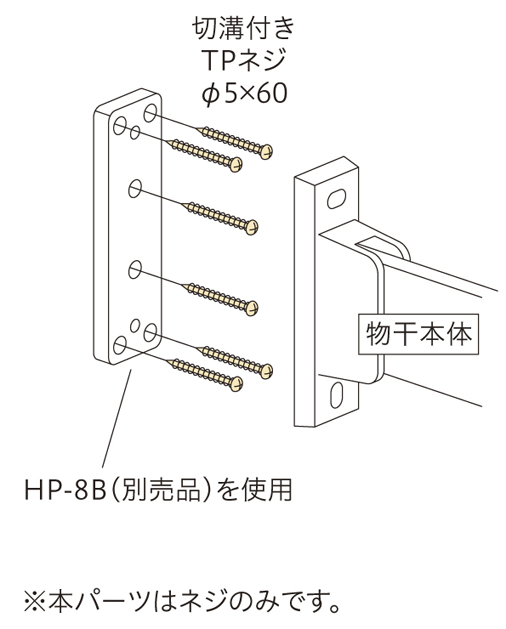

  • 鉄骨への取付け※1
    鉄骨ネジ
    品番 HP-21
  • 廃番品(HSA型)の交換について※2
    取替え用プレート
    品番 HP-20
※1 鉄骨ネジ単体では取付けできません。HP-8Bのプレート部品と組み合わせて使用します。
※2 廃番品(HSA型)の取替えに現行品(HB/HC/HD型)を使う際に、両者の取付ピッチの差を解消する補助部品です。
