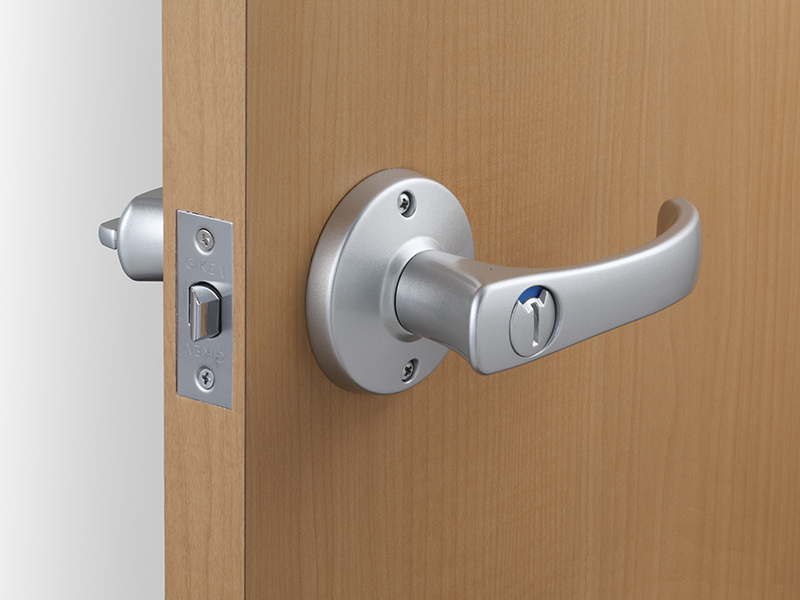

TKレバー表示錠 ドアロックシリーズ

  • 仕様

    機能 表示錠 トイレ用(サムターン)
    (非常解錠機構付)
    対応扉厚 26mm~42mm
    主な材質 ハンドル・座:アルミダイカスト
    ラッチ本体:亜鉛ダイカスト
    仕上(カラー) 塗装(ブラウン・シルバー・ゴールド)
  • バックセット対応 部品一覧へ

    35 50 55 60N 60L 65T 65N

    ◎印・・・標準品
    ※印・・・対応可能(ラッチ本体のみ別途ご購入ください)
    65T=バックセット65mm戸襖用
    65N=バックセット65mmノブ用

  • TKレバー用ラッチ本体BS60mm(標準付属品) / 非対応品

    TKレバー用ラッチ本体BS(バックセット)60mmは、

    新設計の「Zラッチ本体」です。

    バックセット対応表の空欄部分は未対応になります

    バックセットとは (jpg)

    ◆◆円筒錠・インテグラル錠の交換には対応しておりません

カラーバリエーション/品番

  箱入商品 ブリスターパック
  品番 JANコード 入数 品番 JANコード 入数
塗装ブラウン - - - DT1-4M-MB(60) 4971771
031554
20個
塗装シルバー - - - DT1-4M-MS(60) 4971771
031585
20個
塗装ゴールド - - - DT1-4M-MG(60) 4971771
031523
20個

取説・その他資料/ 吊元による表示窓の位置とサムターンの向きの違い

TKレバー表示錠 取付説明書

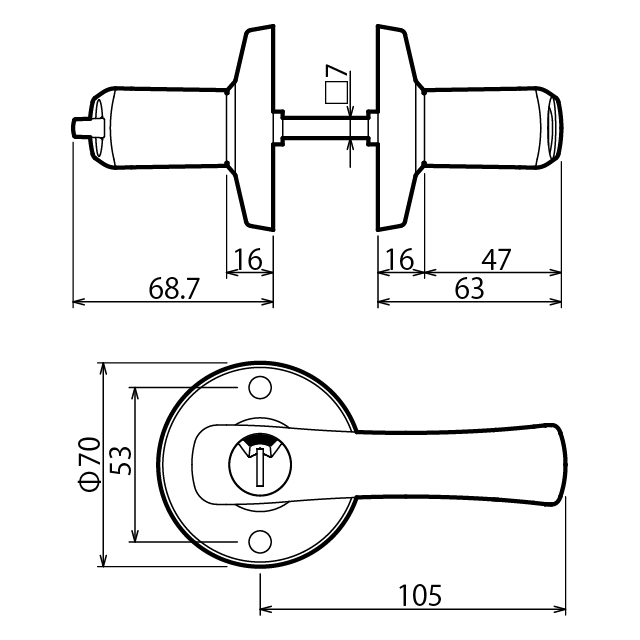

TKレバー表示錠 製品図

握り玉表示錠からTKレバー表示錠への交換(動画)

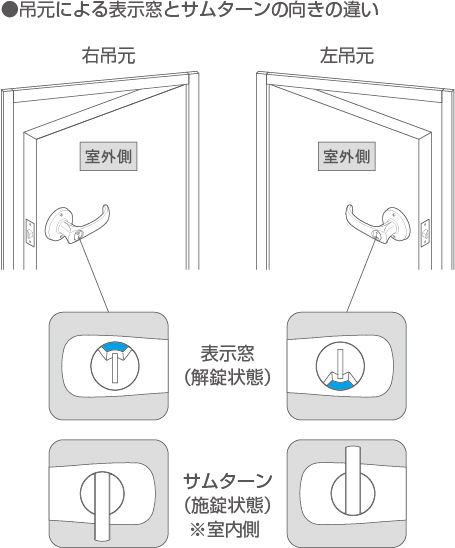

■吊元により表示窓(室外側)の位置が上下で異なります
室外から見て右吊元の場合・・・表示窓は上側に位置し、サムターンは施錠の際に下向きに回ります
室外から見て左吊元の場合・・・表示窓は下側に位置し、サムターンは施錠の際に上向きに回ります
TKレバーハンドルの吊元による表示窓の違い
